Router Configuration



Mod couverts dans ce document
Linksys (Various Models)
D-Link DI-704P
SMC Barricade 7004ABR

Netgear RT-311

Draytek Vigor 2200

Belkin 4-Port

Nexland ISB Pro

ASUS AAM 6000EV



Informations Générales de configuration





Linksys (Divers modèles)   (Haut de Page)


Ce guide va vous permettre de configurer divers modèles/version de routeurs Linksys pour autoriser des connexions sur les port spécifiés dans WinMX (TCP 6699 et UDP 6257 par défaut). Notez que votre écran de configuration Linksys pourrait être différent de celui montré ci-dessous. Neanmoins les similarités devraient être faciles à reconnaître. Certaines versions ne montrent par exemple que les champs "IP address" et "Port", et vous n'aurez dans ce cas à remplir que ces deux champs.



Remerciements à Don M pour ces guides (Linksys, D-Link, SMC).

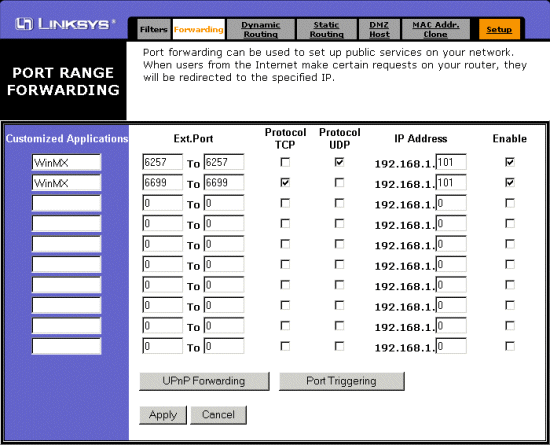

1. Connectez vous au routeur avec votre navigateur Internet (http://192.168.1.1)

2. Identifiez vous avec.... utilisateur par defaut = vide, password par défaut = admin.
3. Allez sur "Advanced" puis "Forwarding".




4. Sous "Customized Applications" Donnez un nom à vos deux nouvelles règles tel que 'WinMX'.
5. Sous "Ext.Port" entrez 6257* to 6257*, cochez "Protocol UDP" à ON, IP Address = 192.168.1.nnn,et cochez 'Enable' (voir note).
6. Sous "Ext.Port" entrez 6699* to 6699*, cochez "Protocol TCP" à ON, IP Address = 192.168.1.nnn, etc cochez 'Enable' (voir note).
7. Cliquez "Apply".
8. Lisez la Note.



* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257







D-Link DI-704P   (Haut de page)

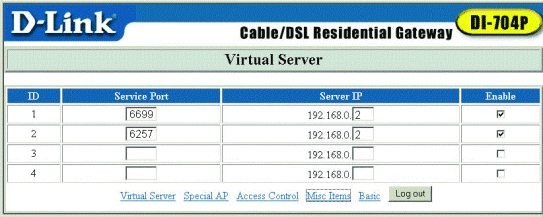

1. Connectez vous au routeur avec votre navigateur Internet (http://192.168.0.1)
2. Identification par défaut : 'administrator', mdp par défaut ‘admin’. L'ecran "Device Information" apparaît.
3. Au bas de l'écran, cliquez ‘Advanced’, et sur l'écran suivant ‘Virtual Server’.
4. Dans la fenêtre 'Virtual Server' entrez Service Port 6699*, Server IP = 192.168.nnn.nnn et cochez 'Enable' (voir note).
5. Dans la fenêtre 'Virtual Server' entrez Service Port 6257*, Server IP = 192.168.nnn.nnn et cochez 'Enable' (voir note).





6. Cliquez sur 'Log out'.
7. . Et LISEZ LA NOTE



* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257





SMC Barricade 7004ABR   (Haut de Page)

1. Accédez au menu de configuration depuis votre navigateur internet (http://192.168.2.1 ou http://192.168.2.1:88 (pour quelques navigateurs).

2. Vous allez voir s'afficher l'écran de login, par défaut il n'y a pas de mot de passe (laissez le champ passwor vide et cliquez "Login")

3. Sur l'écran principal, choisissez "Setup"

4. Sur l'écran "Setup" choisissez "Virtual Server" dans le menu "Advanced Settings".

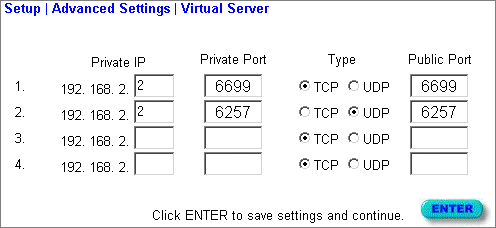

5. Sur l'écran "Virtual Server" entrez les infos suivantes :





6. Read Important Note.



* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257





Netgear RT-311   (Haut de Page)

Remerciements : Ian Lowrie.

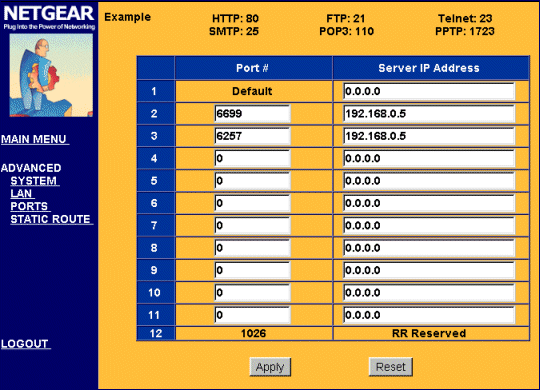

1. Accédez au menu de configuration de puis votre navigateur (http://192.168.0.1)

2. Login par défaut User Name = admin, Password = 1234.

3. Selectionnez 'Advanced', puis 'Ports' depuis le menu principal.

4. Sous 'Port #' entrez 6699*.

5. Sous 'Server IP Address' entrez 192.168.0.5 (voir note).
6. Sous 'Port #' entrez 6257*.

7. Sous 'Server IP Address' enter 192.168.0.5 ( voir note).





8. Cliquez 'Apply', puis 'Logout'.

9. Read Important Note.



* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257









Draytek Vigor-2200   (Top)



Thanks to W. Huisman for this guide.

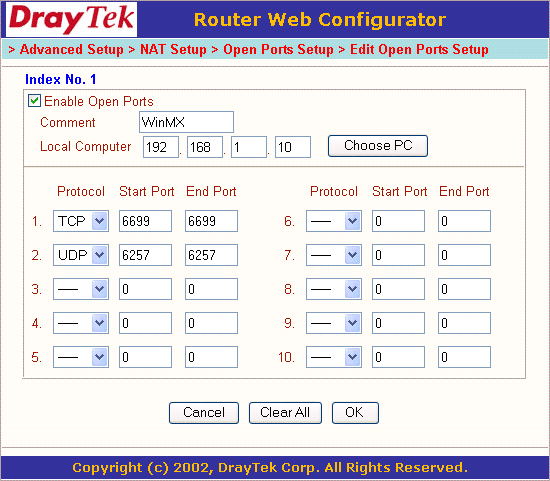

1. Accédez au menu de configuration de puis votre navigateur (http://192.168.1.1)

2. Login par défaut :name 'admin', password = *vide* .

3. Sélectionnez 'NAT Setup' depuis le menu principal.

4. Sélectionnez 'Open Ports Setup'.

5. Cliquez sur un numéro d'Index vide.

6. Cochez ‘Enable Open Ports’.

7. Entrez un "comment" pôur ces règles par exemple 'WinMX'.

8. Dans le champ 'Local Computer', entrez l'adresse IP de la machine sur laquelle WinMX fonctionne (voir note), ou cliquez sur le bouton 'Choose PC' pour afficher une liste des machines disponibles sur le réseau local.


9. Créez deux règles comme dans l'exemple ci-dessous:



Protocol = TCP   Start Port = 6699*   End Port = 6699*

Protocol = UDP   Start Port = 6257*   End Port = 6257*

* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257







10. cliquez 'OK' .

11. Lisez la Note.







Belkin 4-Port   (Top)



Thanks to donchaknowhhs for this.

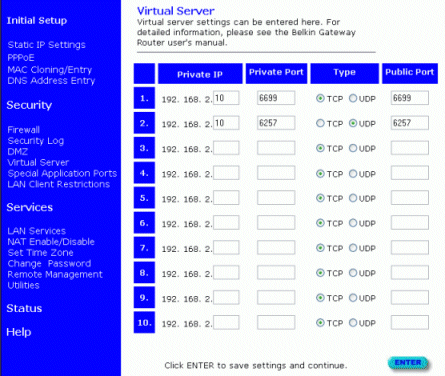

1. Access the configuration menu from your web browser (http://192.168.2.1).
2. At the login screen, leave the password blank and click login.
3. Click on 'Initial Setup', then under 'Security' click 'Virtual Server'.
4. Rule #1: Private IP = *your local IP address* (see note); Private Port = 6699*; Type = TCP; Public Port = 6699*
5. Rule #2: Private IP = *your local IP address* (see note); Private Port = 6257*; Type = UDP; Public Port = 6257*
6. Click the 'Enter' button to save your settings then click 'Logout'.







* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257











Nexland ISB Pro   (Top)



Thanks to Charlie Wallace for this guide.

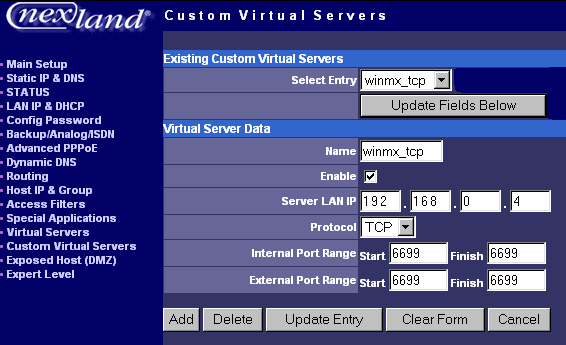

1. Login to the Router using your web browser (http://192.168.0.1)
2. The default login details are: Username = admin, Password = *empty*

3. Click the 'Custom Virtual Servers' link on the left.

4. Under 'Virtual Server Data', provide a name for the rule such as 'WinMX-TCP'

5. Tick 'Enable'.

6. In 'Server LAN IP', enter the local IP address of the computer that operates WinMX (see note).

7. Set 'Protocol' to 'TCP'.

8. Set the 'Internal Port Range' Start and Finish to 6699*.

9. Set the 'External Port Range' Start and Finish to 6699* and click 'ADD'.

10. You will see a message "Successful". Click To Go Back.

11. Click 'Clear Form' to get a blank setup screen.

12. Under 'Virtual Server Data', provide a name for the rule such as 'WinMX-UDP'

13. Tick 'Enable'.

14. In 'Server LAN IP', enter the local IP address of the computer that operates WinMX (see note).

15. Set 'Protocol' to 'UDP'.

16. Set the 'Internal Port Range' Start and Finish to 6257*.

17. Set the 'External Port Range' Start and Finish to 6257* and click 'ADD'.

18. You will see a message "Successful". Click To Go Back.

19. That's it, exit the Router configuration menu.





* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257















ASUS AAM 6000EV   (Top)



Thanks to Matthew Gaule for this guide.

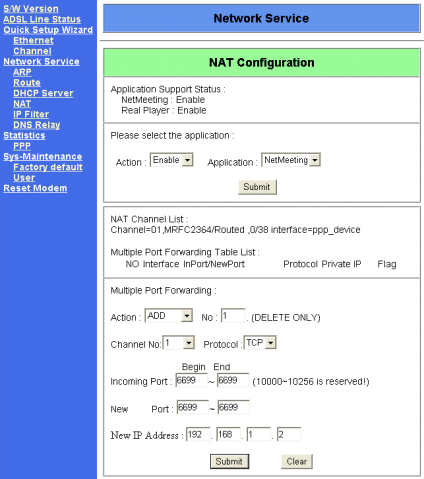

1. Enter the Modem configuration menu using your web browser (http://192.168.1.1).
2. Click 'Enter', and enter the username 'adsl' and password 'adsl1234' (These are the defaults).
3. Once connected you should see the welcome screen. Click 'Network Service' followed by 'NAT'.
4. In the NAT Configuration Screen, scroll down to 'Multiple Port Forwarding'.  Make sure 'Action' is set to 'ADD', and leave the 'Channel Number' blank.
5. Now, we need to enter the TCP Port forwarding details.  Select 'TCP' under 'Protocol', and enter 6699* ~ 6699* under 'Begin' and 'End' for both the incoming and outgoing ports.

6. Ensure the 'New IP Address' field contains the local IP address of the computer running WinMX (see note).
7. Now click 'Submit'. The new port forwarding you have just entered should be displayed above.
8. Next, we need to add the UDP forwarding.  This is much the same as the above process...

9. Select Action 'ADD' and once again leave the 'Channel Number' blank.
10. Set the 'Protocol' to 'UDP', and enter 6257* ~ 6257* under 'Begin' and 'End' for both the incoming and outgoing ports.
11. Click 'Submit'. The UDP forwarding should now be listed above.
12. That's It! Close the browser window and start using WinMX.





* Les ports 6699/6257 sont les défauts utilisés par WinMX. Si vous avez choisi d'utilisez d'autres ports que les défauts dans le menu des préférences TCP/UDP de WinMX, c'est bien sur vos choix de numéros de ports que vous devvez entrer ici à la place de 6699/6257











Note Importante (Haut de Page)

Les adresses IP montrées dans les exemples ci dessus (192.168.nnn.nnn) représentent l'adresse le la machine qui utilise WinMX sur le réseau Local. Cette adresse IP doit être configurée correctement.

Pour trouver votre adresse IP, sous Win 98, allez dans menu Démarrer -> Exécuter et tapez winipcfg. Un utilitaire va se lancer, Dans le champ du haut, choisissez votre carte réseau, l'adresse IP de la machine va s'afficher (je n'ai pas de win 98 sous la main, je ne peux pas faire de capture d'écran de winipcfg, si vous en avez une merci de l'adresser à winmx@2038.net)

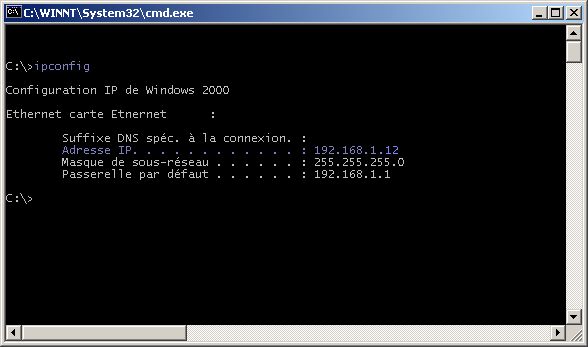

Pour trouver votre adresse IP sous Windows 2000/XP allez dans menu Démarrer -> Exécuter tapez cmd.

Dans la fenêtre qui s'ouve tapez ipconfig <entrée>. L'adresse IP de votre machine s'affiche alors :





L'adresse IP localle est l'adresse de votre machine utiliséee sur le réseau local, pas l'adresse Internet extérieure que votre Founisseur d'Accès Internet vous attribue.

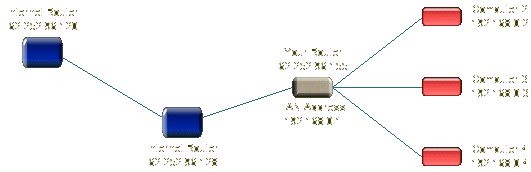

Le diagramme ci dessus montre à la fois les réseaux externess (en bleu) et internes (en rouge) avec votre routeur au milieu, (en blanc).

L'adresse IP que vous devez renseigner dans les règles de redirection de port, est l'adresse de réseau local (LAN address) de la machine sur laquelle WinMX fonctionne. Admettons que dans ce diagramme ce soit la machine "Computer 3" dans ce cas, vous indiqueriez "192.168.0.3" dans les règles de redirection.



Ici, l'adresse externe du routeur "62.252.96.155" est celle qui vous a été automatiquement assignée par votre FAI. Elle opère en dehors de votre réseau et n'a pas besoin d'être Utilisée dans la configuration des redirections de port. Le routeur lui même est une passerelle entre deux réseaux distincts, le premier étant celui de votre FAI, le second votre réseau local. Comme le montre ce diagramme, votre routeur utilise 2 adresses IP, l'une pour communiquer avec votre FAI "62.252.96.255" est votre point de raccordement au réseau, l'autre "192.168.0.1" le point de raccordement de votre réseau local



Il est préférable d'assigner des adresses IP fixes à l'intérieur de votre réseau local, afin que l'information de redirection puisse toujours être envoyée à la même machine. Lorsque quelqu'un tente de recevoir un fichier de chez vous, la requête est adressée (toujours dans notre exemple) à 62.252.96.255 port 6699 c'est l'adresse de votre routeur. Lorsque le routeur reçoit la requête il vérifie dans ses règles pour savoir vers quelle machine elle doit être dirigée, et si votre routeur a une règle qui dit :



TCP 6699 forward to (redirigé vers) 192.168.0.2



alors à réception d'un paquet adressé au port "6699", il l'enverra à la machine 192.168.0.2, ici "Computer 2".



Par défaut, Windows configure le réseau local avec des adresses IP Dynamiques qui sont attribuée chaque fois que la machine démarre. Ce qui veut dire qu'un jour votre ordinateur peut avoir l'adresse "192.168.1.26" et le jour suivant "192.168.1.72". Cela cause l'echec des règles de redirection, puisque l'adresse de la machine cible ne cesse de changer. Imaginez un facteur qui essaierai de remettre du courrier à une maison qui se trouve dans une rue différente chaque jour ! ;-)



Pour l'heure je vous laisse vous débrouiller pour trouver comment configurer votre machine avec une adresse IP statique; Un jour je créearai sûrerement une page vous expliquant comment procéder, mais jusque là, Google est votre meilleur ami ;)




If any user reading this has a Router other than the above shown, and would like to send me screenshots (in gif format) that show the necessary setup screens then I’d appreciate it highly. E-mail to db.r@ntlworld.com.

Many thanks to those that have sent in help and guides so far that have gone to make this page.
